تفاصيل المنتج:
شروط الدفع والشحن:
|
| المواد: | الفولاذ المقاوم للصدأ | نطاق قياس عزم الدوران: | 0.5~90(نيوتن متر) |
|---|---|---|---|
| معدل IP: | IP66 | التطبيق: | الدراجات الهوائية المدعومة بالطاقة |
| الجهد المدخل: | 4.5~5.5(فولت تيار مستمر) | ||
| إبراز: | جهاز استشعار عزم الدوران للدراجات ذات المساعدة,مستشعر عزم الدوران IP66,محور مركز JIS مستشعر العزم,IP66 Torque Sensor,JIS axis center Torque Sensor |
||

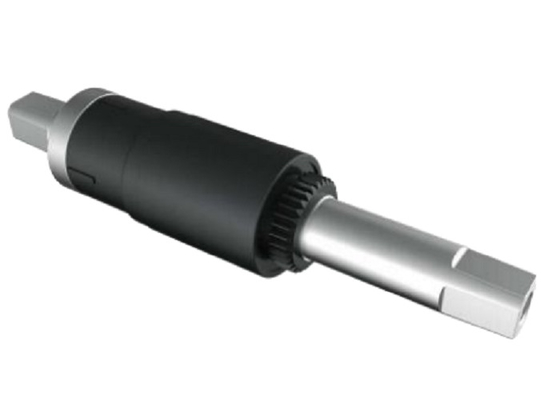

مركز محور JIS عزم دورانجهاز استشعار عزم الدوران للدراجات ذات المساعدة الكهربائية
لماذا نحن
*المجال المغناطيسي صفر التداخل
*استقرار جيد ودقة عالية
*سرعة الاستجابة
* بدون اتصال ، عمر طويل
| المعلمات | مؤشر |
| الإدخال Volatge | 4.5~5.5 ((VDC) |
| طاقة الدخول | <0.2W |
| الجهد الخارجي للقلب | 0.75~3.3 ((V) |
| منحدر إشارة عزم الدوران | 30mV/N · m (يمكن تعديلها وفقًا لعادات ركوب الدراجات للمستخدمين في المناطق المختلفة) |
| نطاق قياس عزم الدوران | 0.5~90 ((N·m) |
| عدد نبضات إشارة السرعة | 32/يمكن تخصيصها |
| دورة عمل إشارة السرعة | 40%~60% |
| معيار التصميم | EN15194 |
| معدل IP | IP66 |
| العمل المؤقت | (-20~+60) درجة مئوية |
| درجة حرارة التخزين | (-30~+80) درجة مئوية |
| معايير الغزل | الـ JIS |
واجهة تسلسل خط المنتج وخصائص الناتج
يمكن تخصيص الواجهة وفقا لاحتياجات المستخدم
| اللون | حدد |
| الأزرق | حالة الخمول (حالة مستوى منخفض) |
| الأبيض | حالة الخمول (حالة مستوى منخفض) |
| أحمر | +5 فولت |
| أسود | أرضية إمدادات الطاقة |
| أصفر | إشارة عزم الدوران |
| أخضر | إشارة السرعة |
الخصائص
قدرة قوية على التداخل المضاد للمغناطيس
دقة القياس ≤ 1%
وقت الاستجابة الديناميكية ≤ 20ms
خسارة العمل ≤ 0.2w ، خالية من الصيانة ، قابلية للتبادل الجيدة.
يحتوي التركيب على تسامح كبير للفاصل المحوري ، وهو أفضل من أجهزة استشعار الطاقة المماثلة.
غير حساسة لحركة الانحناء والقوة المحورية، مع مقاومة قوية للتداخلات القوة الخارجية.
قياسات غير التلامس لها عمر خدمة طويل
دقة عالية، استقرار جيد، وتناسق عالية؛
يمكن تعديل حجم التجميع وإشارات المدخلات والمخرجات.
خدمة ما بعد البيع
توفير فترة ضمان تصل إلى 24 شهراً،
توفير الضمان لقسم الصيانة في حالة وجود خلل غير بشري أثناء تشغيل المعدات.
بالنسبة لأضرار المكونات الناجمة عن عوامل غير بشرية، قسم الصيانة
مسؤول عن توفير إصلاح أو استبدال المكونات المتضررة.
انتباه
أثناء عملية تفكيكه، يرجى تثبيت وتفكيكه بالترتيب.
إذا لم يتم تفكيكه بالترتيب، فسيتحمل الضرر بنفسه.
التعليمات
1قفل غطاء الطرف الأيسر في الاتجاه المبين في الرسم البياني (قلب القفل 35Nm)
2.إدراج جهاز استشعار عزم الدوران من الجانب الأيمن من المرفق الخمسيوتخزين سلك الخروج من خلال الثقب أسفل المكونات الخمسة (مركز الثقب يقع في منتصف المكونات الخمسة)
3. قم بتثبيت غطاء الطرف الأيمن وقفلها في الاتجاه المبين في الرسم البياني (قومة القفل 35Nm)
4قم بتثبيت لوحة التروس الكبيرة، وتتطابق المسامير على لوحة التروس الكبيرة مع المسامير على جهاز استشعار عزم الدوران.
5قفل المكسرات في الاتجاه المبين في الرسم البياني (قلب القفل 35Nm)
6.تثبيت العمود المتحرك وإكمال التثبيت
